Як правильно встановити та натягнути зубчастий ремінь ГРМ Andoria 4C90, 4CT90: покрокова інструкція

Правильна заміна та регулювання натягу ременя ГРМ — це запорука тривалої та стабільної роботи двигуна. Навіть незначна помилка під час встановлення може призвести до зсуву фаз розподілу, втрати потужності або до серйозного пошкодження головки блока циліндрів (ГБЦ).

У цьому технічному мануалі ми детально розберемо покроковий процес встановлення колінчастого, розподільного валів та приводного колеса інжекційного насоса (ТНВД), а також правила перевірки натягу ременя для двигунів Andoria 4C90, 4CT90.

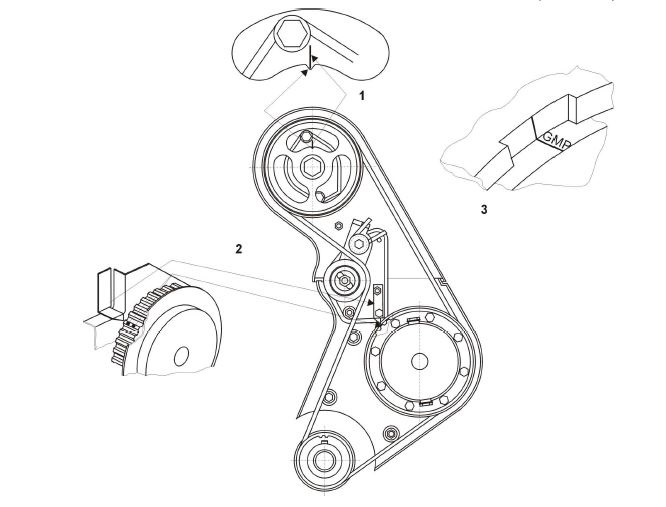

Частина 1. Перевірка установчих міток

Перед встановленням зубчастого ременя та під час перевірки розподілу необхідно забезпечити правильне взаєморозташування ключових вузлів двигуна за мітками:

Правильне встановлення розподільного валика: знак на шестерні (насічка) має чітко збігатися з вертикальним жолобком в оправі розподільного вала.
Правильне встановлення приводного валика інжекційного насоса: знак на приводному колесі інжекційного насоса повинен збігатися зі стрілкою індикатора.
Правильне встановлення маховика в позицію GMP (ВМТ): знак на маховику з написом GMP має збігатися зі знаком (насічкою) на корпусі маховика. (Примітка: абревіатура GMP на маховику означає положення верхньої мертвої точки).

Частина 2. Порядок встановлення та натягу ременя ГРМ

Дотримуйтесь наступної послідовності дій під час монтажу комплекту:

a) Зубчасте колесо розподільного вала встановіть відповідно до установчих знаків зубчастого колеса і насадки головки.
b) Знак GMP встановіть на одному рівні з рискою на контурі маховика, обертаючи маховик вправо.
c) Пересуньте важіль натяжного пристрою (ролик) вліво і заблокуйте його, докрутивши гайку.
d) Встановіть зубчастий ремінь і натягніть його, утримуючи налаштування розподілу, як вказано в пунктах a, b, c.

Важливо: необхідно суворо стежити за тим, щоб не змінити взаєморозташування колінчастого вала, розподільного вала та привідного вала інжекційного насоса. Встановлення ременя найкраще починати з зубчастого колеса колінчастого вала. Потім, легко натягнувши ремінь, вкладіть його зуби в борозенки колеса перемикача, після цього — на колесо вала розподілу. Наприкінці надіньте зубчастий ремінь на ролик важеля натяжного пристрою.

e) Послабте гайку, що кріпить важіль натяжного пристрою: вбудована пружина повинна змістити важіль, створюючи натяг ременя. Через великий природний опір важіль рекомендується додатково пересунути рукою.
f) Злегка докрутіть гайки, які блокують важелі натяжного пристрою (ролик).
g) Прокрутіть колінчастий вал вручну на два повних оберти за напрямком обертання двигуна. Повторно перевірте, чи збігаються всі установчі знаки. (Увага: якщо мітки не збіглися хоча б на міліметр, процедуру встановлення зубчастого ременя потрібно обов'язково повторити з самого початку!)
h) Остаточно докрутіть гайки, що кріплять важелі натяжного пристрою.

Частина 3. Еталонна перевірка натягу

Щоб переконатися, що ремінь не перетягнутий і не провисає, проведіть фінальний тест на прогин:

Зубчастий ремінь натягнутий правильно, якщо під дією сили 11,8 – 12,7 N (що еквівалентно 1,2 – 1,3 кг), прикладеної до ременя точно в центрі відрізка між зубчастим колесом розподільного вала та зубчастим колесом перемикача, він прогинається рівно на 5 мм.

Дотримання цих технічних параметрів захистить ремінь від передчасного зносу, а двигун автомобіля — від капітального ремонту. Купуйте лише якісні, перевірені комплектуючі ГРМ, ролики та натягувачі Andoria 4C90, 4CT90 в магазині автозапчастин AUTOStart-1, щоб бути впевненими у кожній поїздці!
